不挑材料的树脂异材接合技术“AKI-Lock®

为了应对SDGs (Sustainable Development Goals),市场对零部件轻量化的需求不断增加,在方法上,要求将不同种类的树脂材料进行接合的情况逐渐增多。但是,由于两种材料之间存在接合界面,因此在要求兼具接合力和气密性的情况下,往往不得不放弃接合这种方法。



AKI-Lock® 是一种既非焊接也非粘接的崭新接合技术。这种技术在可使用材料方面的制约少,能够将以往难以接合的各种不同材料组合起来,并实现牢固且具高气密性的接合。由此,增加开发出前所未有的产品的可能性,有望创造新价值。




重点

  • 由于是采用物理锚定进行接合,因此从激光处理到接合,没有时间限制。
  • 可以仅针对希望处理的部位实施处理,因此无需遮盖。



■什么是AKI-Lock®

这是一种将玻璃纤维增强塑料中添加的玻璃纤维(GF)用作物理锚定的接合技术。在以下照片中,可知对成型品表面进行激光处理后,玻璃纤维会呈暴露状态。通过将待接合的树脂注入该处,可获得高强度的接合。

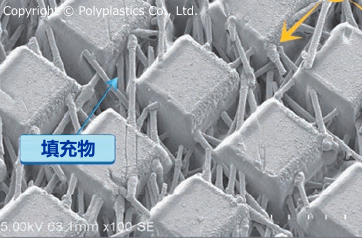

填充物激光处理后的一次成型品表面的SEM照片



■接合工序与效果

关于接合工序,适合采用二次成型的接合方法以及利用粘合剂的接合方法。我们已确认,采用二次成型的接合方法时,不仅强度高,气密性方面也具有良好效果。

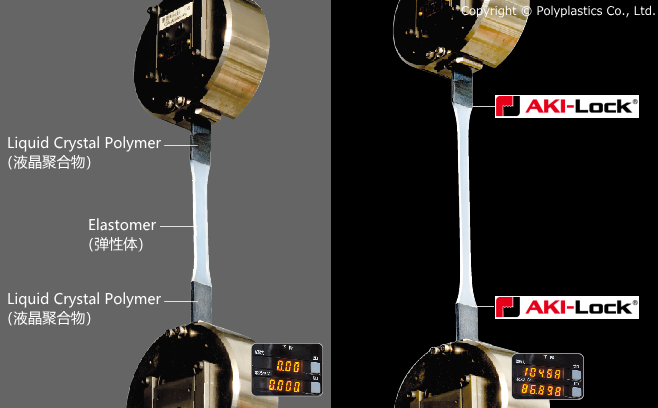

通过二次成型进行接合

在一次成型品的接合面上采用激光处理,形成沟槽,然后仅去除树脂部分,形成露出GF的沟槽。通过嵌入成型,将二次成型材料树脂注入该沟槽中,GF将发挥物理锚定的作用,从而获得牢固的接合强度。

此处无需将一次成型材料与二次成型材料熔融混合。因此,可以进行不同种类材料的接合,可供选择的材料范围大幅增加。



利用粘合剂进行接合

例如,利用粘合剂将金属和树脂接合时,可以在树脂的接合面上实施这种处理。与通过二次成型进行接合的情形类似,粘合剂流入沟槽中后,GF会发挥物理锚定的作用,从而大幅提高强度。树脂与粘合剂无需粘接在一起,也不需要考虑相容性,因此选择粘合剂时具有更大的自由度。



■获得气密性

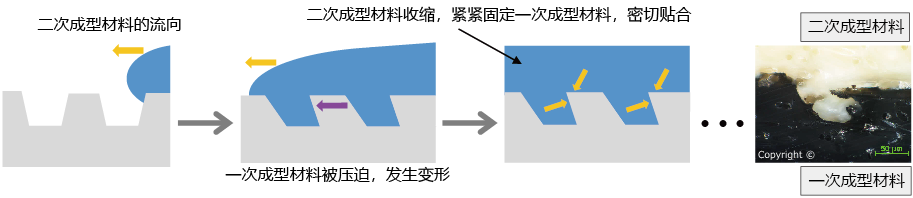

采用二次成型进行的接合,即使是不同种类的材料,也有望能够确保气密性。该机制是基于二次成型时产生的以下三个效果而成立的。

(1) 树脂进入玻璃纤维之间的缝隙,带来填充缝隙的效果

(2) 二次成型材料的流动剪切力造成一次成型材料的沟槽部位变形
        高温树脂的流动压力会使一次成型树脂的凸起部位变形,从而堵塞沟槽,形成铆合密封的形态。

(3) 二次成型材料成型收缩产生的压接效果
        在成型过程中,二次成型材料树脂的收缩会对一次成型材料树脂产生抱合力。

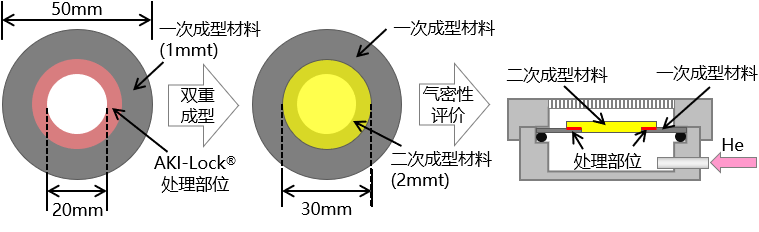

如下图所示,我们用AKI-Lock® 制作了二次成型品,并在施加热冲击的前后使用氦气(He)进行了气密性试验。


气密性试验方法



通过运用AKI-Lock®的技术,可以使一个零部件拥有多种不同的特性。

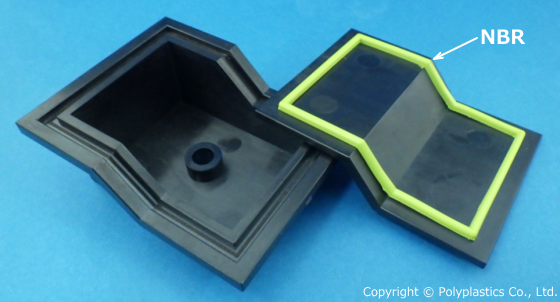

例如,通过使用AKI-Lock® 进行二次成型,可以将O形环固定在手工难以安装的复杂形状上。这样一来,即使是复杂的形状,也能实现可靠的密封。



此外,该技术还有助于减少装配工时和零部件数量,从而降低成本;此外,无需使用粘合剂的干法工艺为降低环境负荷作出贡献。


如需了解详情,请联系我们的销售人员,或点击屏幕右上方的“咨询”按钮进行咨询。
